QBY工程塑料隔膜泵

QBY工程塑料隔膜泵

产品概述
QBY工程塑料隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。 有4种规格直径:∮10mm(3/8〃)、∮15mm(1/2〃)、∮25 mm(1〃)、∮40mm(11/2〃)。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、等满足不同用户的需要。

QBY工程塑料隔膜泵已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

结构特点
1.不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。流动宽蔽,通过性能好,允许通过QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
2.最大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。
3.扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。
4.该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
5.不必用电,在易燃、易爆场所使用安全可靠。
6.可以浸没在介质中工作。
7.使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
8.结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9. 可输送较粘的液体。(粘度在1万厘泊以下)
10.本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。

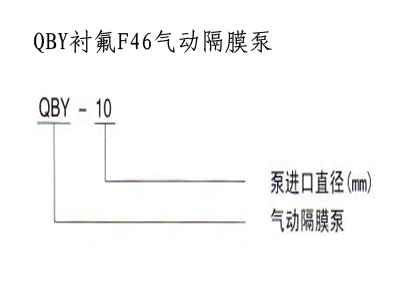

型号意义

工作原理

在气动隔膜泵的两个对称工作腔中A,B中各装有一块隔膜,由中心连杆将其结合成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一 腔,推动腔中隔膜运动,而另一腔中空气排出,一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜相反方向运动,从而使两个隔膜连续同步地 往复运动。

在图中压缩空气由进口进入配气阀,使膜片向右运动,则A室吸力使介质由C入口流入,推开球阀2进入A室,球阀4则因吸入闭锁,B室中的介质则被挤压,推开球阀3由D流出同时使1闭锁,防止回流,就这样循环往复使介质不断从C入口吸入D出口出排出。

性能参数表

型号 流量
(m3/h)
扬程
(m)
出口压力
(kgf/cm2)
吸程
(m)
最大允许能过颗粒直径
(mm)
最大供气压力
(kbf/cm2)
最大供气消耗量
(m3/min)
材料
铝合金 不锈钢 铸造铁 增强聚丙烯
QBY-10 0~0.8 0~60 6 5 1 7 0.3
QBY-15 0~1 0~60 6 5 1 7 0.3
QBY-25 0~2.4 0~60 6 7 2.5 7 0.6
QBY-40 0~8 0~60 6 7 4.5 7 0.6
QBY-50 0~12 0~60 6 7 8 7 0.9

使用范围
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后,用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置
